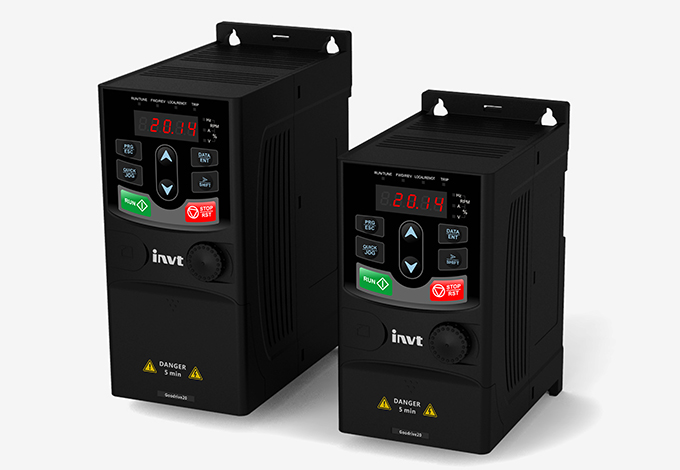

GD20 frekvenčni pretvorniki
Kompaktna, zanesljiva in učinkovita rešitev za industrijske pogone in avtomatizacijo
INVT serija GD20 frekvenčnih pretvornikov predstavlja cenovno ugodno in kakovostno rešitev za sodobne industrijske aplikacije. Omogoča uporabo vektorskega krmiljenja brez senzorjev ter izboljšuje uporabnost in zanesljivost zaradi svoje vsestranskosti in širokega nabora parametrov. Primerna je za večino aplikacij v današnji industriji.
Serija GD20 (18,5 kW – 110 kW) je standardno opremljena z dušilko. Verzije od 18,5 do 37 kW imajo vgrajeno tudi zavorno enoto, medtem ko je pri verzijah 45 do 110 kW zavorna enota na voljo kot opcija.
Zaradi svoje kompaktne zasnove so pretvorniki zelo primerni za uporabo v elektro omarah, kjer je prostor omejen. Serija GD20 je izdelana v zaščiti IP20, kar pomeni, da je namenjena za vgradnjo v elektro omaro.
Ključne funkcije GD20
- Način vektorskega nadzora brez PG
- Zelo dobra zmogljivost pri visokofrekvenčnem teku
- Prostorska učinkovitost, modeli (≥18,5 kW) so veliko manjši od obstoječih pretvornikov

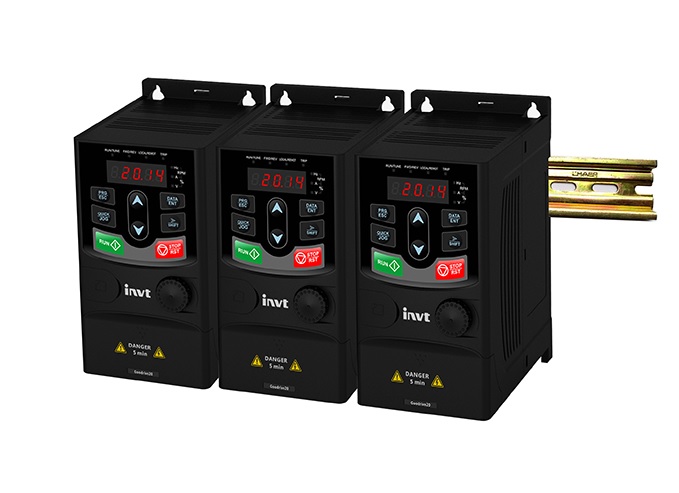

- Mini dizajn za pretvornike (≤2,2 kW), vzporedna namestitev več pretvornikov, zmanjšanje prostora za namestitev
- DC reaktorji (Dušilke) so vgrajeni v inverterjih do ≥18,5 kW serijsko
- Zavorna enota je vgrajena in standardna za pretvornike do ≤37 kW
- Pretvorniki (380 V; ≥4 kW) podpirajo rešitev za skupno rabo vodila DC
- Podpora zunanji tipkovnici: konfiguracija s tipkovnico LED, funkcija kopiranja podatkov za nalaganje ali prenos parametrov
- Različne zahteve za uporabo: Enostaven PLC, krmiljenje z več hitrostmi, vgrajen PID, nadzor navora, večtočkovna krivulja V/F, več načinov zaviranja, trenutni izpad električne energije brez ustavitve itd.
- Aplikacije: Primerna za večino industrijskih aplikacij zaradi vektorske krmilne platforme
- Dovoljena preobremenitev:
- 150% za 1 min
- 180% za 10 s
- 200% za 1 s
Katalogi:
Navodila za uporabo:
Certifikati:
Programska oprema:
Modeli:
| Model | Dimenzije (H×W×D, mm) | Teža (kg) | Izhodni tok (A) |
|---|---|---|---|
| GD20-0R4G-S2 | 160 × 100 × 130 | 1,5 | 2,3 |
| GD20-0R7G-S2 | 160 × 100 × 130 | 1,6 | 4,2 |
| GD20-1R5G-S2 | 190 × 110 × 140 | 2 | 7,5 |
| GD20-2R2G-S2 | 190 × 110 × 140 | 2,1 | 10 |
| GD20-4R0G-S2 | 200 × 150 × 180 | 3,2 | 18 |
| GD20-0R7G-T4 | 180 × 120 × 150 | 2,3 | 2,3 |
| GD20-1R5G-T4 | 180 × 120 × 150 | 2,5 | 4,5 |
| GD20-2R2G-T4 | 190 × 130 × 160 | 3 | 7 |
| GD20-4R0G-T4 | 200 × 150 × 180 | 4 | 12 |
| GD20-7R5G-T4 | 300 × 200 × 210 | 6,5 | 18 |
| GD20-011G-T4 | 300 × 200 × 210 | 8 | 25 |
| GD20-015G-T4 | 400 × 250 × 240 | 11 | 32 |
| GD20-018G-T4 | 400 × 250 × 240 | 13 | 38 |
| GD20-022G-T4 | 450 × 300 × 260 | 18 | 45 |
| GD20-030G-T4 | 450 × 300 × 260 | 20 | 60 |
| GD20-037G-T4 | 600 × 350 × 300 | 28 | 75 |
| GD20-045G-T4 | 600 × 350 × 300 | 33 | 92 |
| GD20-055G-T4 | 700 × 400 × 350 | 28 | 115 |
| GD20-075G-T4 | 800 × 450 × 400 | 47 | 150 |
| GD20-090G-T4 | 825 × 370 × 382 | 55 | 180 |
| GD20-110G-T4 | 825 × 370 × 382 | 64 | 215 |
